Modules moniteur industriels avec technologie CDS
La gamme M1000 de Cincoze regroupe les modules moniteur conçus pour transformer un écran en moniteur tactile industriel grâce à la technologie brevetée CDS (Convertible Display System, brevet n° M482908). Là où la gamme P1000 apporte la puissance de calcul, la gamme M1000 apporte l’affichage : les deux se complètent au sein d’un même écosystème modulaire.

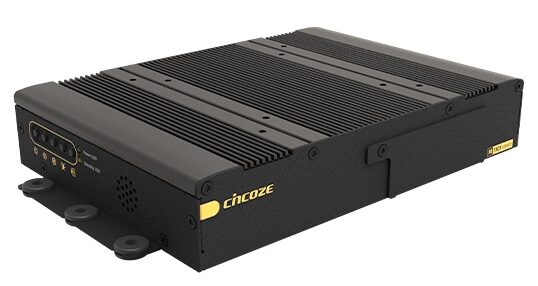

Le module M1101, au cœur de la gamme, se raccorde à trois types d’écrans pour répondre à chaque contexte industriel : moniteur tactile pour environnements difficiles, moniteur tactile haute luminosité lisible en plein soleil pour l’extérieur, ou moniteur open frame pour l’intégration en machine.
Doté d’entrées vidéo multiples (HDMI, DisplayPort et VGA), d’un menu OSD multilingue et d’interfaces USB et RS-232 pour la fonction tactile (résistif ou capacitif), le M1101 répond à l’ensemble des besoins d’affichage industriel dans un châssis fanless durci.
Avantages Clés
- 3 options d’affichage – CDS : technologie brevetée (M482908) : le M1101 se combine à trois types de moniteurs — industriel, lisible plein soleil, ou open frame — selon l’application.
- 3 entrées vidéo : HDMI et DisplayPort (numériques) + VGA (analogique) pour couvrir tous les besoins d’affichage sur le terrain (1920 × 1080 @60Hz).
- Fonction tactile intégrée : interfaces USB et RS-232 pour dalles tactiles résistives ou capacitives.

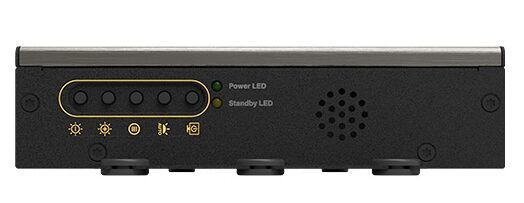

- Contrôle OSD multilingue : menu à l’écran et touches physiques pour le réglage de la luminosité (Menu, Auto, LCD On/Off, +/−).

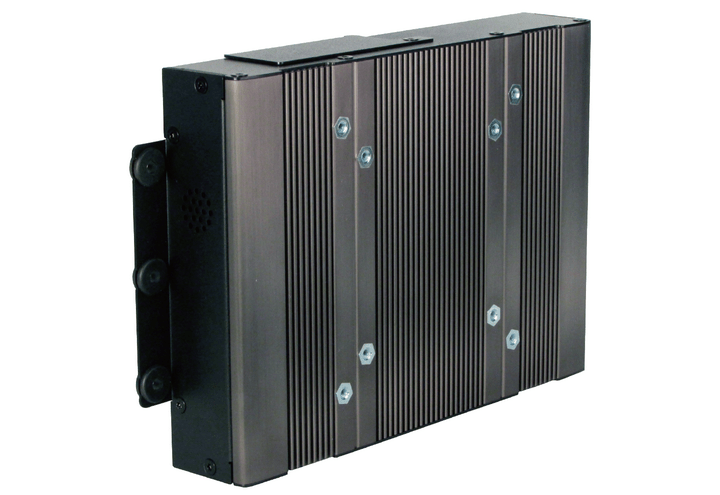

- Design fanless durci : châssis aluminium extrudé sans ventilateur, montage VESA / CDS, plage de température −20 à 70 °C.
- Conformité aux standards internationaux : EMC industriel EN 61000-6-2 / 6-4, résistance vibrations et chocs (EN 60068-2), sécurité UL / cUL / CB / EN 62368-1.
- Fiabilité exceptionnelle : MTBF de 1 217 359 h, protections reverse power / OVP / OCP.
Caractéristiques Principales
| Caractéristiques | Détails M1101 |
|---|---|
| Entrées vidéo | 1× HDMI · 1× DisplayPort · 1× VGA (1920 × 1080 @60Hz) |
| Tactile | 1× USB 2.0 + 1× RS-232 (COM) pour tactile résistif ou capacitif |
| Audio | 1× entrée Line-in (jack 3,5 mm) · haut-parleurs internes 2W + 2W |
| OSD | Menu, Auto, LCD On/Off, luminosité +/− · menu multilingue |
| Durcissement | −20 à 70 °C · vibrations (1,5 Grms) · chocs (15 Grms) · fanless−20 à 70 °C · vibrations (1,5 Grms) · chocs (15 Grms) · fanless |
| Châssis (W×D×H) | 204,5 × 149 × 38,5 mm · 1,2 kg · aluminium extrudé |
| Alimentation | 9–48 VDC (bornier 3 broches) · reverse power / OVP / OCP |
| Conformité | EMC EN 61000-6-2 / 6-4 · sécurité UL, cUL, CB, IEC, EN 62368-1 |
| MTBF | 1 217 359 H |
Applications
Affichage industriel robuste pour ateliers, lignes de production et environnements soumis aux poussières et vibrations.
Version haute luminosité pour l’extérieur et les postes exposés à la lumière directe.
Format open frame pensé pour l’encastrement dans les équipements et les IHM constructeur.
SAssocié à un module de calcul P1000 via CDS, le M1101 compose un panel PC industriel évolutif « un ordinateur, deux usages ».
