PC Embarqué DIN-Rail Haute Performance

pour la Vision Machine et l’Edge AI

Le Scalable Expansion Deck (SED) est le module central de l’architecture modulaire MAGNET. Il assure la liaison entre le calculateur MD-3000 et les modules fonctionnels SEM, en garantissant une transmission de signaux haute vitesse pour un fonctionnement stable et performant. Disponible en 2, 4 ou 6 emplacements, le SED permet de dimensionner la connectivité au besoin exact de chaque application, sans surdimensionner le système.

Avantages Clés

  • Configuration à la carte : 3 formats de SED (2, 4 ou 6 slots) pour adapter la capacité d’extension au juste besoin.
  • Transmission haute vitesse : bus interne optimisé entre le calculateur MD-3000 et les modules SEM pour garantir la stabilité des données
  • Évolutivité sans remplacement : passer de 2 à 6 slots ne nécessite que le changement du SED, le calculateur et les SEM restent en place.
  • Compatible gamme MAGNET : conçu exclusivement pour la série MD de Cincoze.

Gamme de Produits

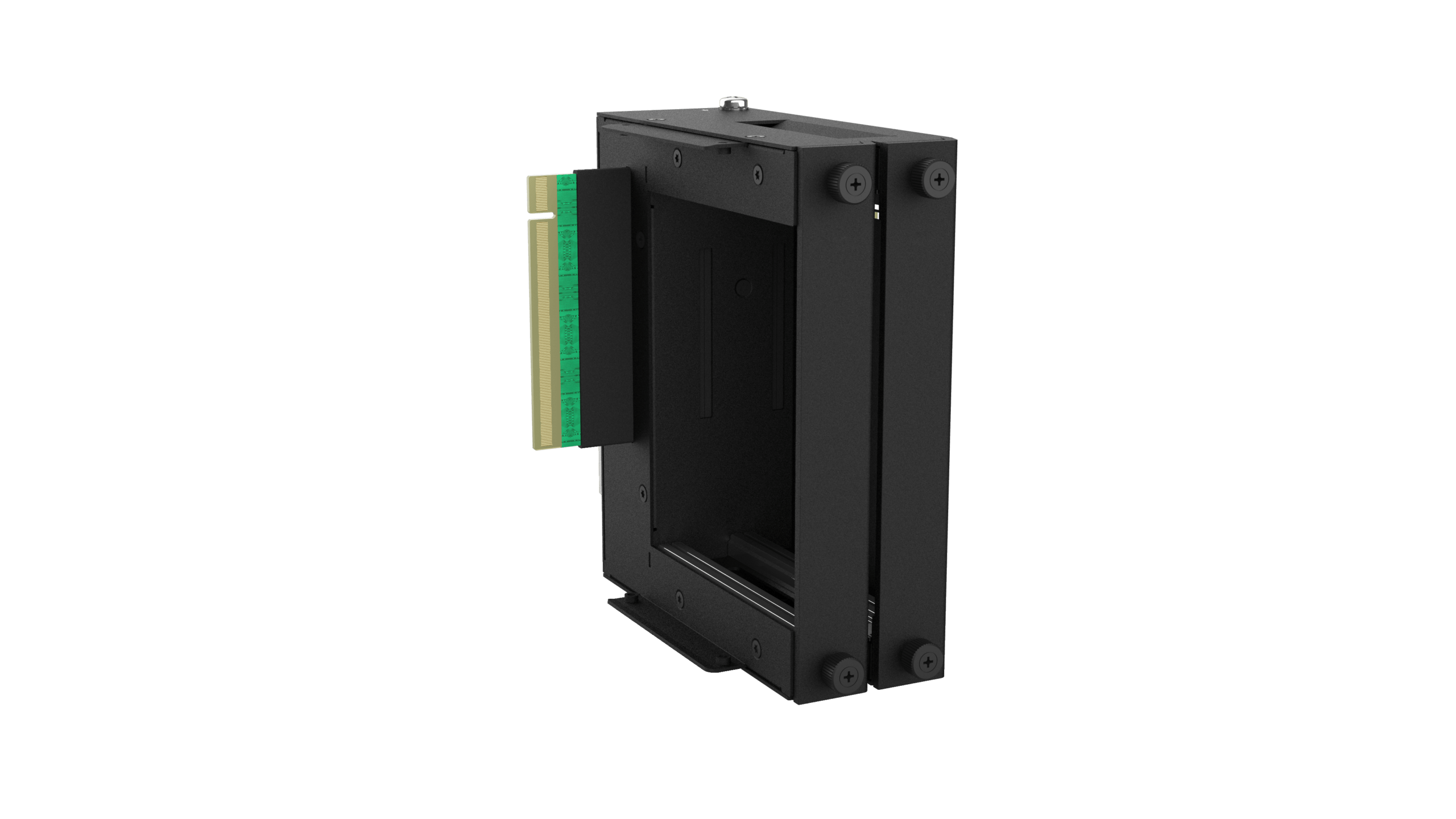

SED-201 · 2 slots

  • Module d’extension compact à 2 emplacements.
  • Accepte jusqu’à 2 modules I/O SEM.
  • Configuration minimale pour les postes mono caméra ou les applications de collecte de données simples.

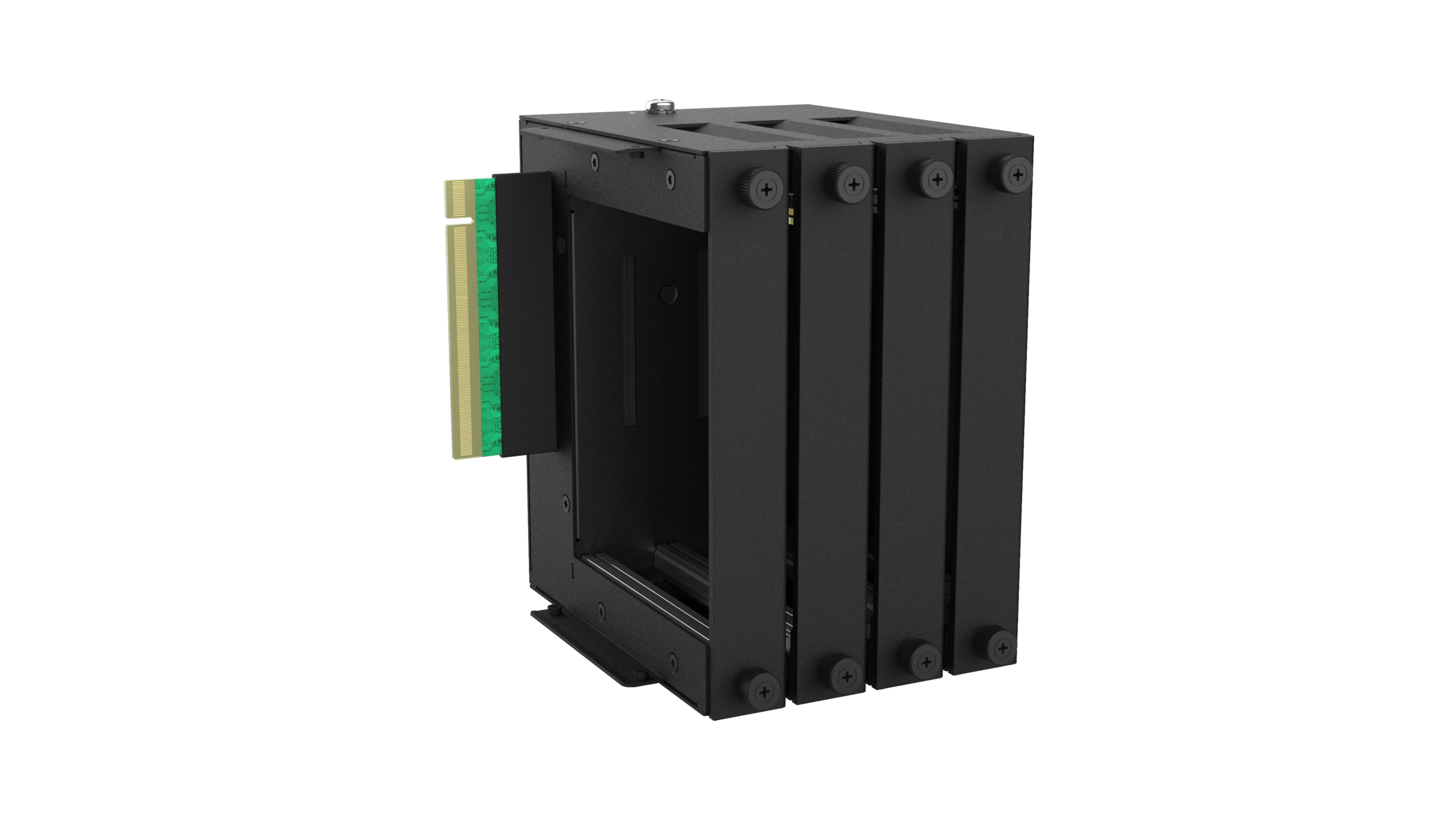

SED-401 / SED-402 · 4 slots

SED-401 :

4 emplacements, accepte jusqu’à 4 modules I/O SEM.

SED-402 :

4 emplacements, accepte jusqu’à 2 modules I/O et 2 modules de stockage 2,5″. Pour les applications combinant vision multi-caméras et enregistrement local.

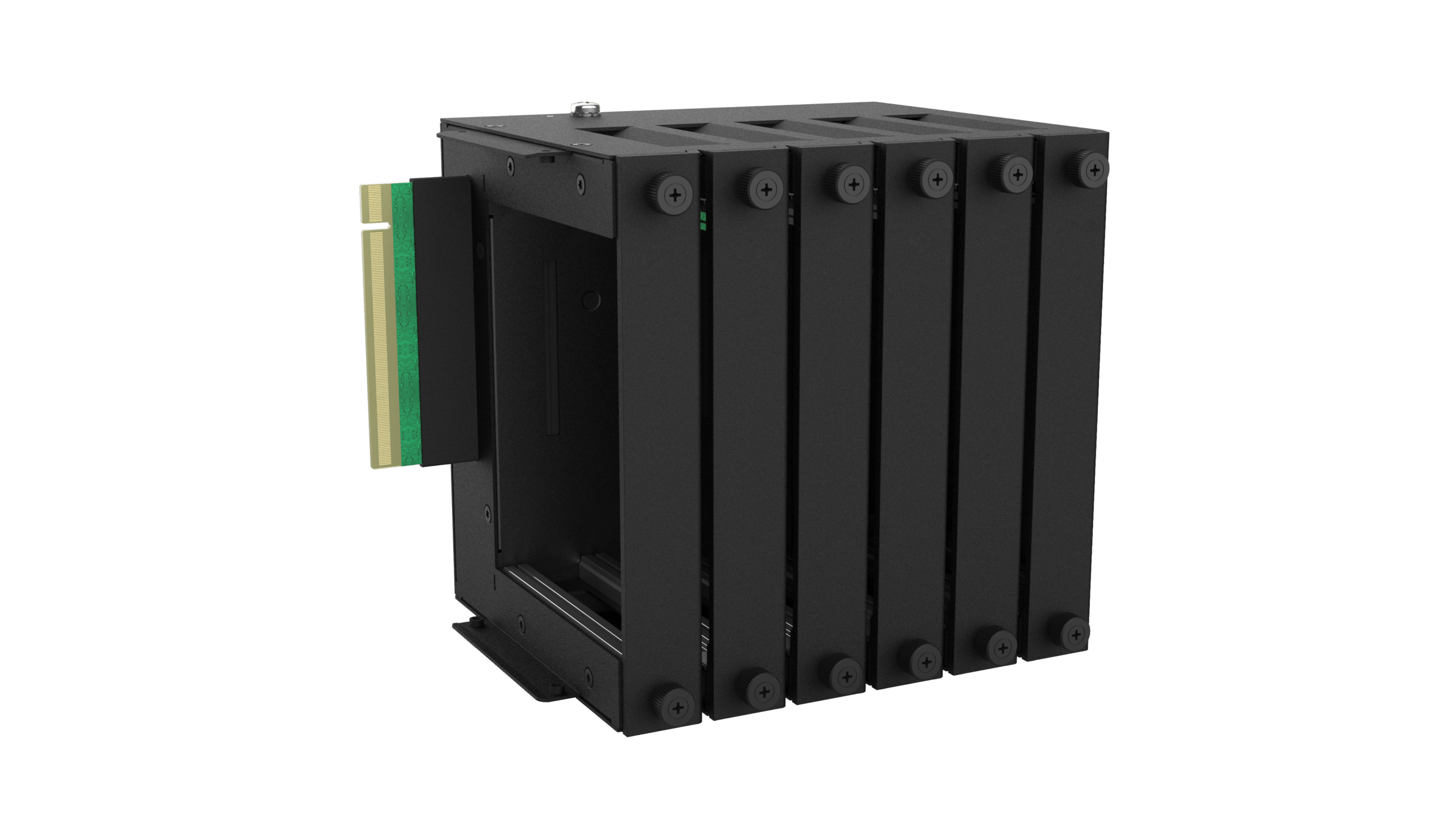

SED-601 · 6 slots

Module d’extension à capacité maximale : 6 emplacements, accepte jusqu’à 4 modules I/O et 2 modules de stockage.

Pour les configurations complexes nécessitant PoE multi-caméras, I/O étendues et stockage redondant.

Caractéristiques Principales

Caractéristiques SED-201 SED-401 SED-402 SED-601
Nombre de slots 2 4 4 6
Modules I/O (SEM) Jusqu’à 2 Jusqu’à 4 Jusqu’à 2 Jusqu’à 4
Modules stockage 2,5″ — — Jusqu’à 2 Jusqu’à 2
Transmission Bus haute vitesse Bus haute vitesse Bus haute vitesse Bus haute vitesse
Hot-swap SEM Oui Oui Oui Oui
Installation Sans outil, rail de guidage Sans outil, rail de guidage Sans outil, rail de guidage Sans outil, rail de guidage
Compatibilité Série MD Série MD Série MD Série MD

Applications

Vision Machine

Configuration multi-caméras PoE

Extension progressive selon la ligne

Smart Manufacturing

Ajout d’I/O terrain sans remplacement du calculateur

Stockage local pour traçabilité

Contrôle Qualité

Combinaison inspection + enregistrement

Évolutivité du poste sans interruption

Installations « Plug and Play »
