Modules Fonctionnels I/O, PoE et Stockage pour PC Embarqué DIN-Rail
Les Scalable Expansion Modules (SEM) s’installent dans les emplacements du SED (Scalable Expansion Deck) pour ajouter connectivité et fonctionnalités au PC embarqué MD-3000. 13 modules couvrent l’ensemble des besoins terrain : réseau, alimentation PoE pour caméras de vision, ports série, entrées/sorties industrielles, stockage et connectivité sans fil. Chaque module se configure librement selon l’application, s’installe sans outil et supporte le remplacement à chaud.
Avantages Clés
- 13 modules disponibles : réseau 1GbE/10GbE, PoE, USB 3.2, COM série, DIO isolées, stockage 2,5″, M.2 Key B/E pour 4G/5G et Wi-Fi.
- Connecteurs RJ45 et M12 : versions M12 A-Coded disponibles pour les environnements soumis à vibrations et poussière.
- Hot-swap et sans outil : rail de guidage intégré, remplacement à chaud sans arrêt du système.
- Compatible gamme MAGNET : conçu pour fonctionner avec les SED et le calculateur MD-3000.

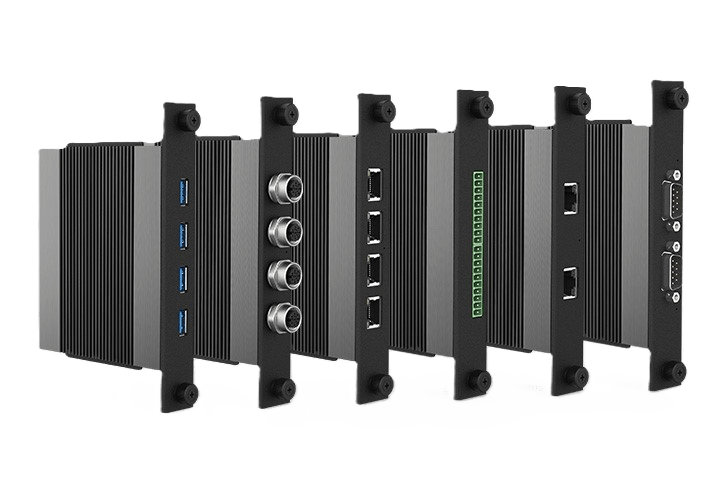

Gamme de Modules
| Catégorie | Modèle | Ports | Connecteur |
|---|---|---|---|
| Réseau | SEM-LAN101 | 4× LAN 1GbE | RJ45 |
| Réseau | SEM-MLAN101 | 4× LAN 1GbE | M12 A-Coded |
| PoE | SEM-POE201 | 4× PoE 1GbE | RJ45 |
| PoE | SEM-MPOE201 | 4× PoE 1GbE | M12 A-Coded |
| Réseau 10G | SEM-10GLAN101 | 2× LAN 10GbE | RJ45 |
| PoE 10G | SEM-10GPOE201 | 2× PoE 10GbE | RJ45 |
| USB | SEM-USB101 | 4× USB 3.2 Gen1 | Type A |
| Série | SEM-COM101 | 2× RS-232/422/485 | DB9 |
| Série isolée | SEM-ICOM101 | 2× RS-232/422/485 isolées | DB9 |
| DIO | SEM-DIO101 | 16× DIO isolées (8 in / 8 out) | Bornier 20 broches |
| Stockage | SEM-SAT101 | 1× baie 2,5″ HDD/SSD | SATA |
| M.2 / 4G-5G | SEM-M2B101 | 1× M.2 Key B + 2× SIM | M.2 |
| M.2 / Wi-Fi | SEM-M2E101 | 1× M.2 Key E, Wi-Fi | M.2 |
Caractéristiques Principales
| Modèle | Type | Ports / Interfaces | Connecteur | Decks |
|---|---|---|---|---|
| SEM-LAN101 | Réseau | 4× LAN 1GbE | RJ45 | 1 |

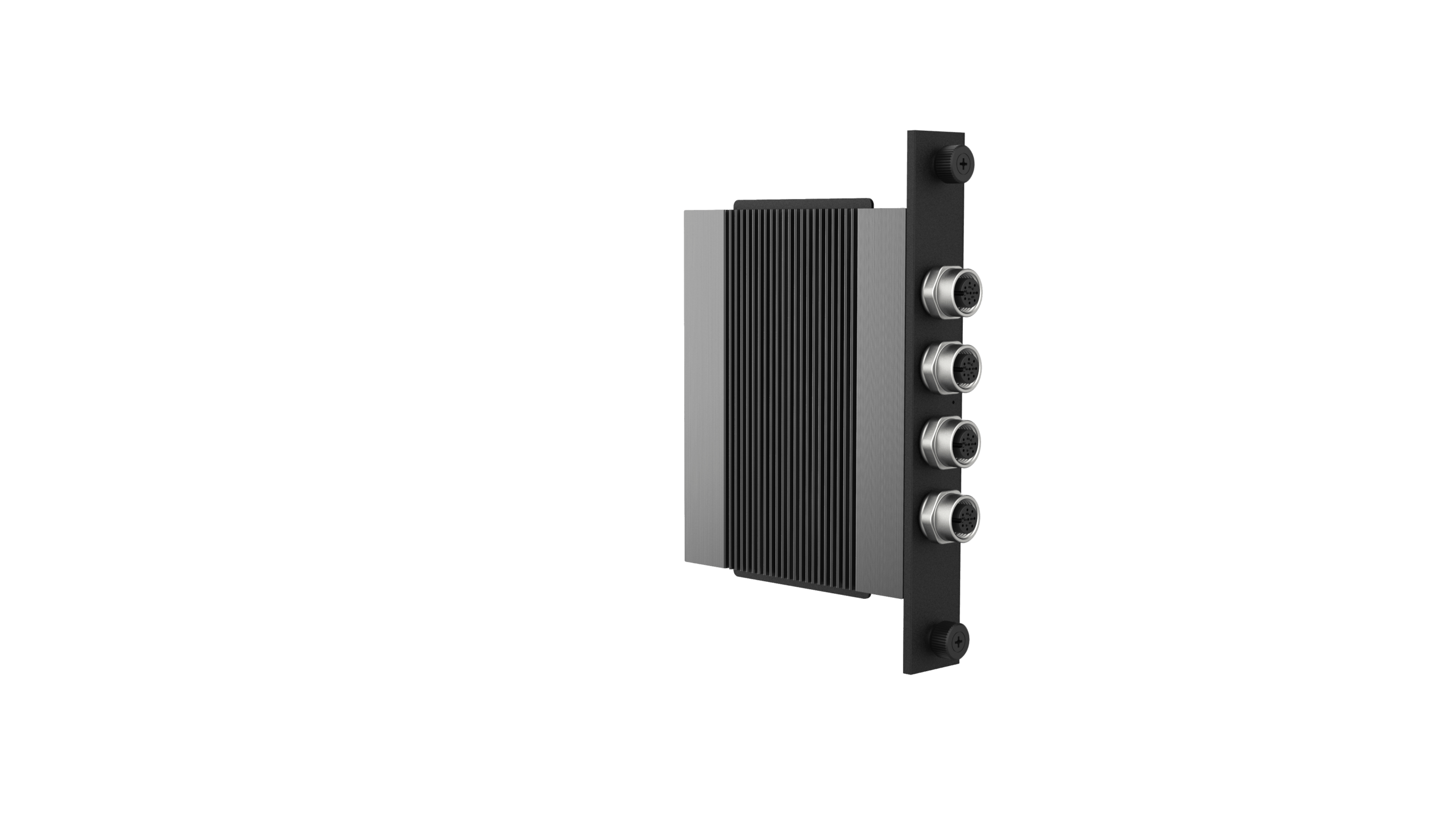

| SEM-MLAN101 | Réseau | 4× LAN 1GbE | M12 A-Coded | 1 |
| SEM-POE201 | PoE | 4× PoE 1GbE | RJ45 | 2 |

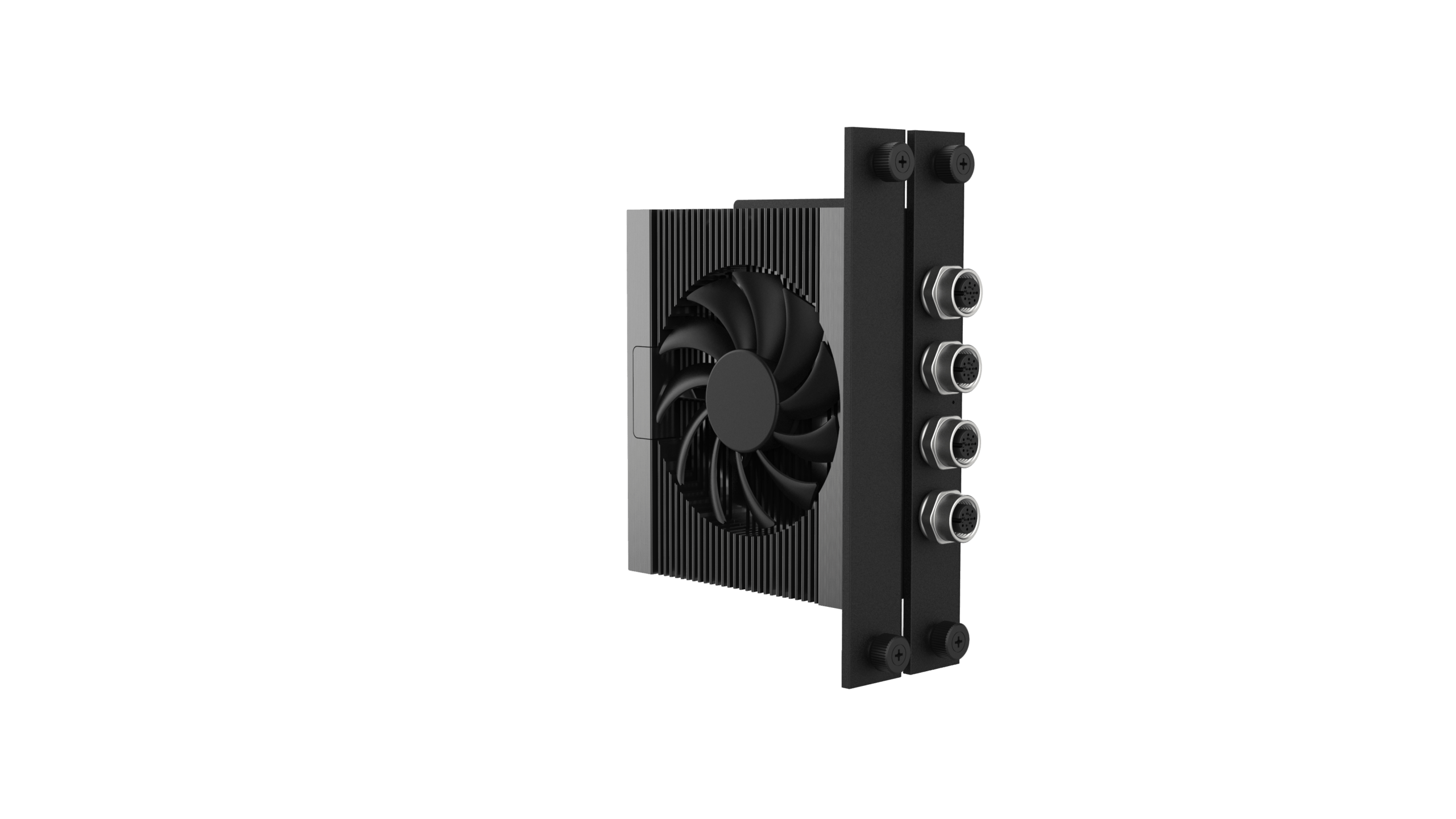

| SEM-MPOE201 | PoE | 4× PoE 1GbE | M12 A-Coded | 2 |

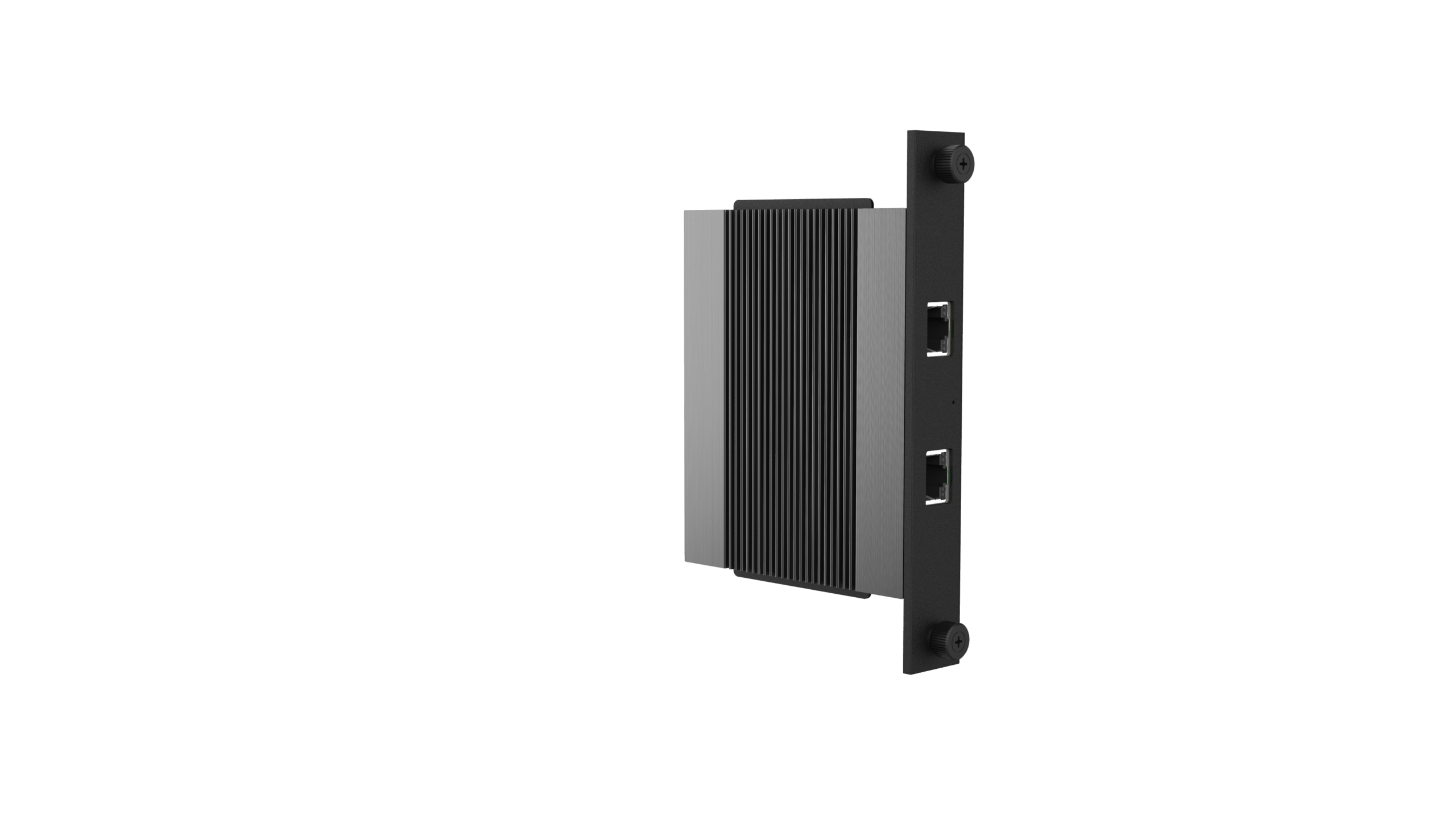

| SEM-10GLAN101 | Réseau 10G | 2× LAN 10GbE | RJ45 | 1 |

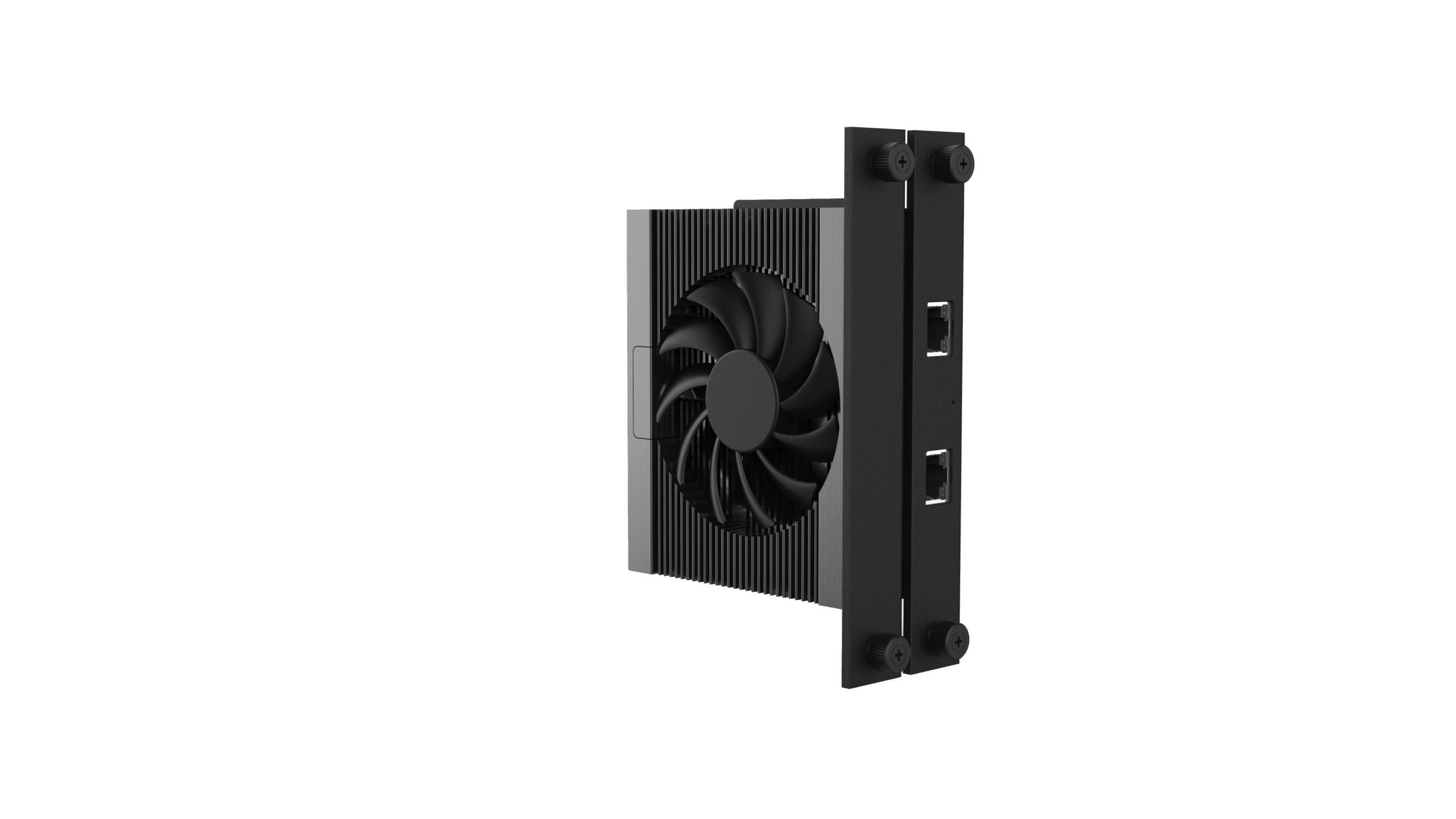

| SEM-10GPOE201 | PoE 10G | 2× PoE 10GbE | RJ45 | 2 |

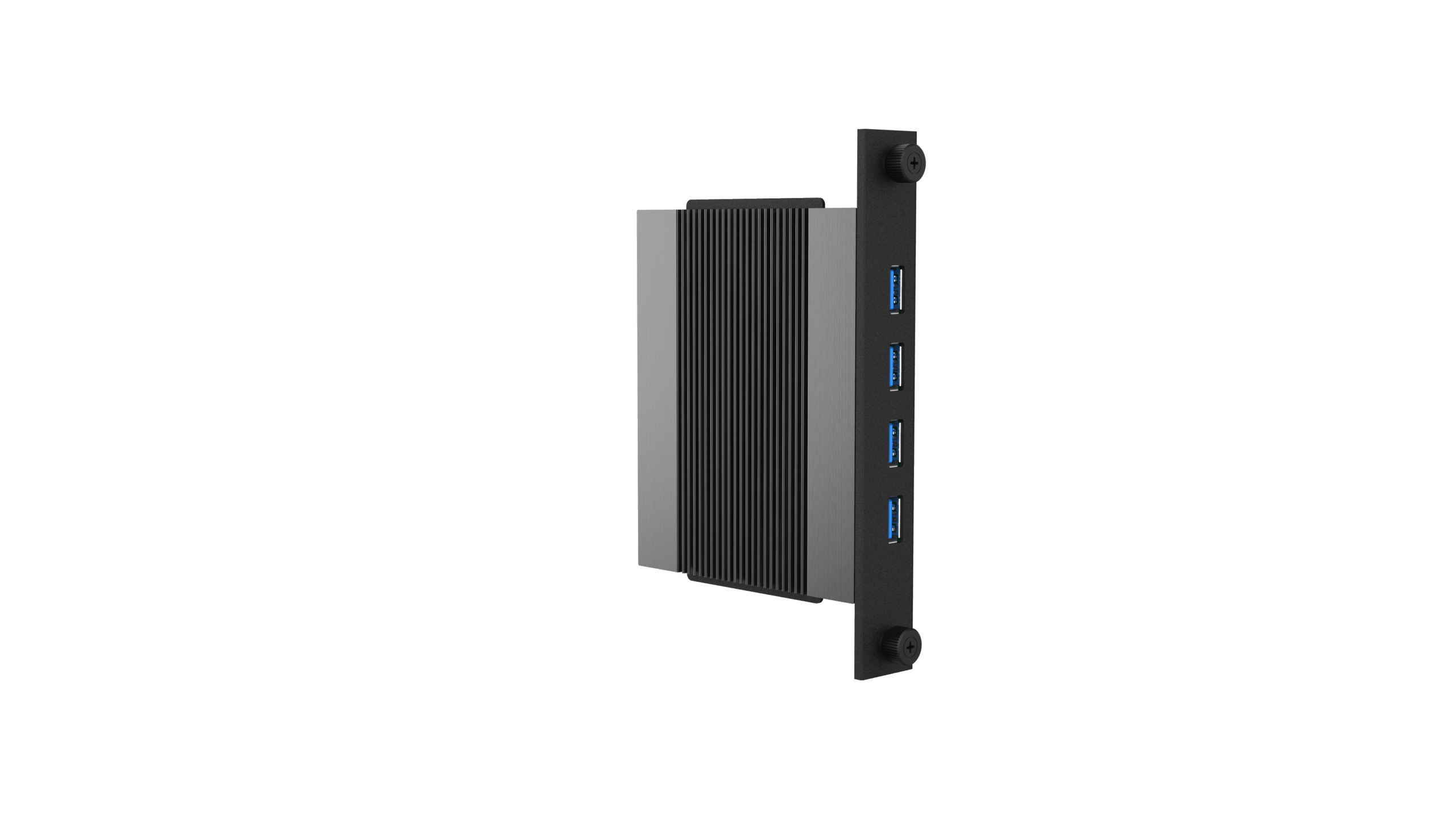

| SEM-USB101 | USB | 4× USB 3.2 Gen1 (5 Gbps) | Type A | 1 |
| SEM-COM101 | Série | 2× RS-232/422/485 (5V/12V) | DB9 | 1 |
| SEM-ICOM101 | Série isolée | 2× RS-232/422/485 isolées (5V/12V) | DB9 | 1 |

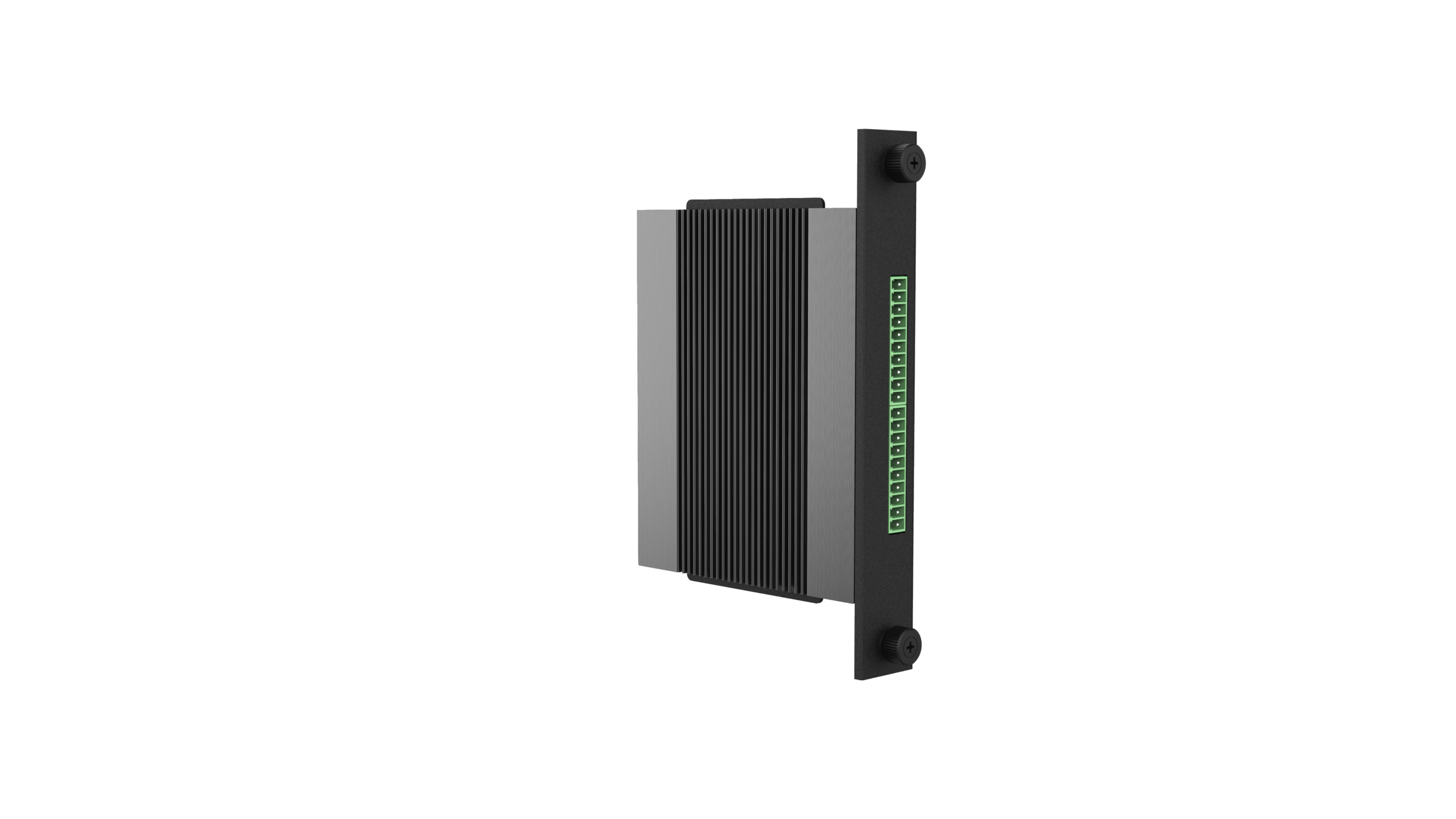

| SEM-DIO101 | DIO | 16× DIO isolées (8 in / 8 out) | Bornier 20 broches | 1 |

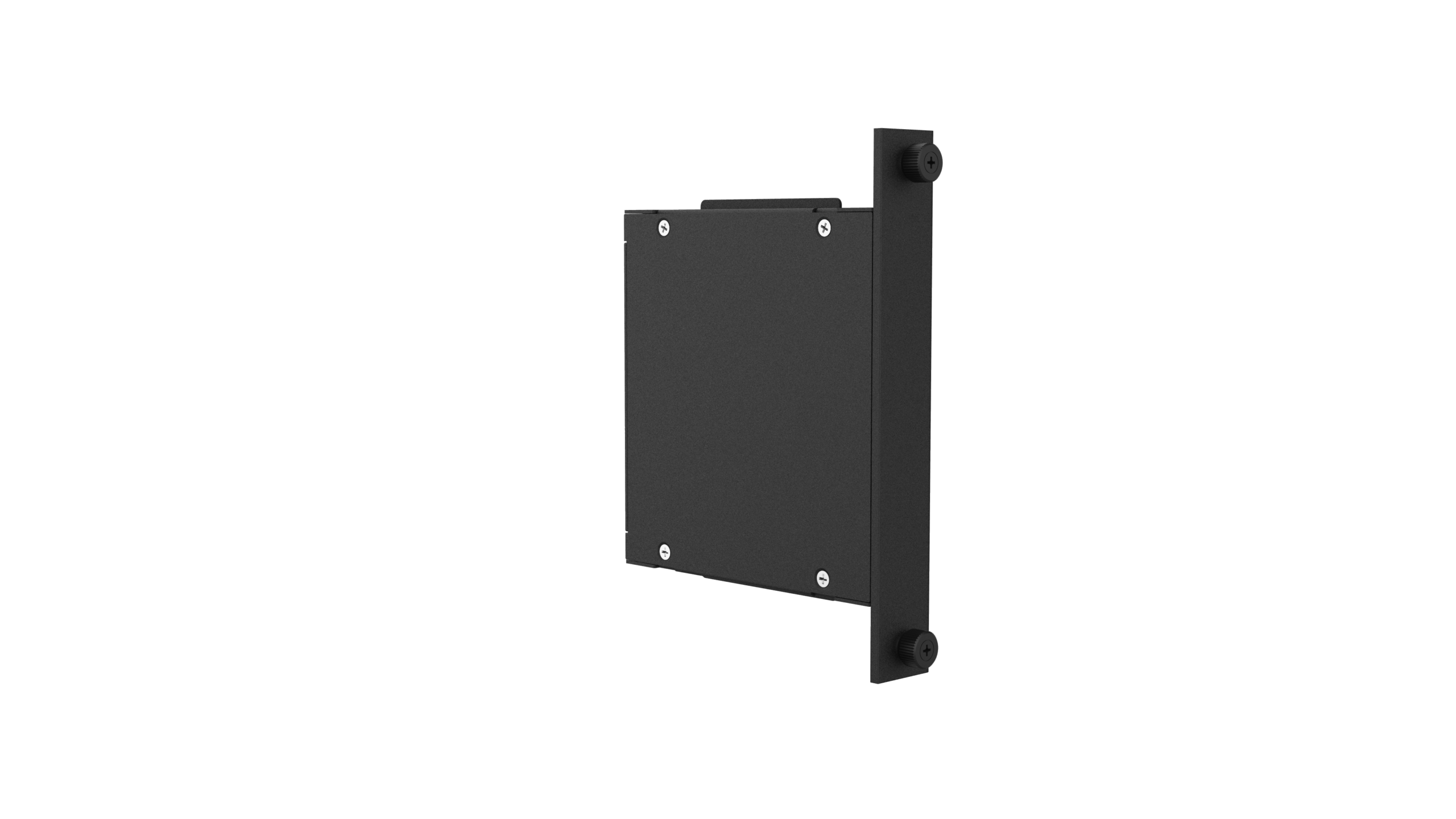

| SEM-SAT101 | Stockage | 1× baie 2,5″ HDD/SSD SATA | SATA | 1 |
| SEM-M2B101 | M.2 / 4G-5G | 1× M.2 Key B + 2× SIM + bracket 4 antennes | M.2 | 1 |

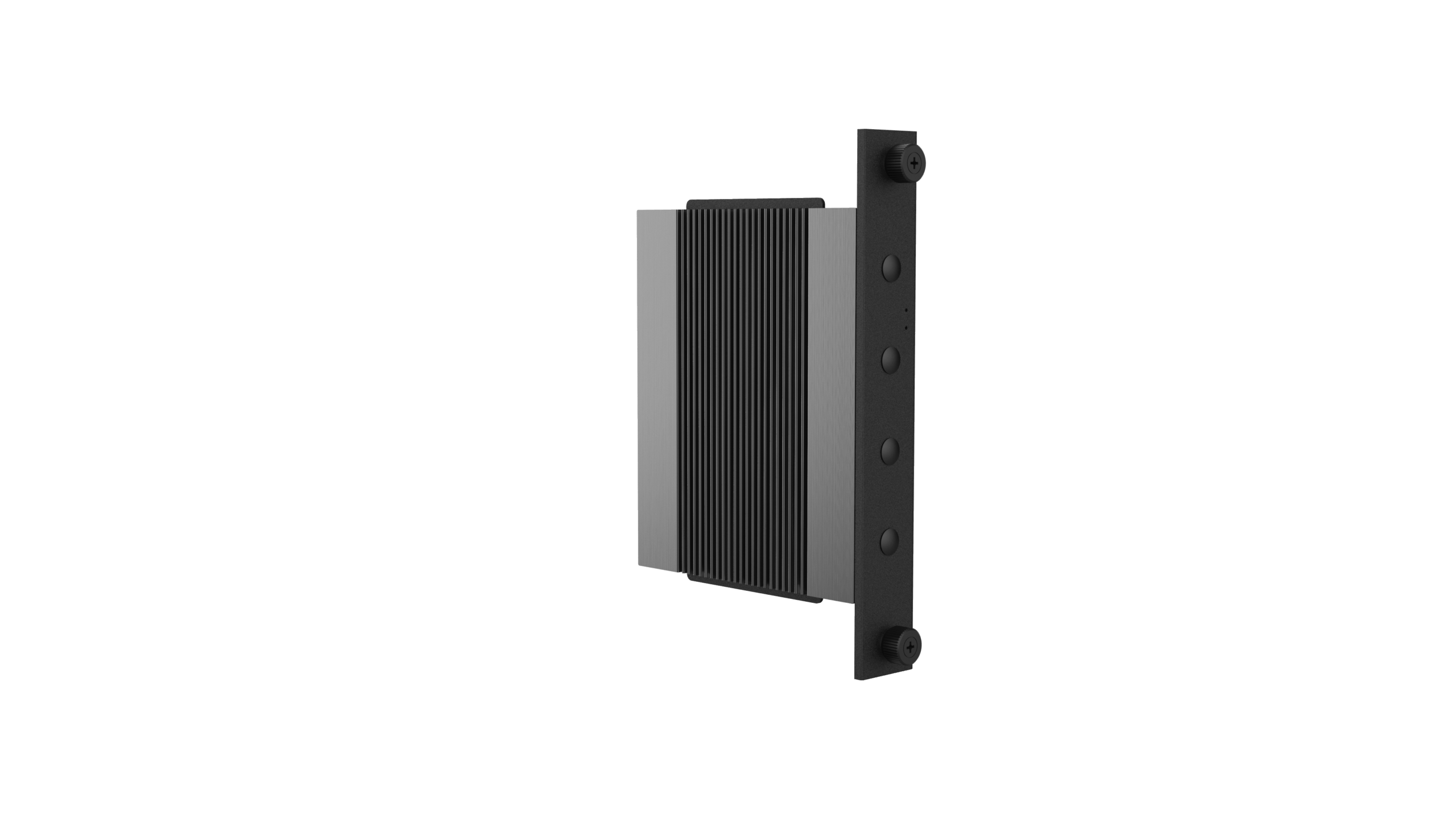

| SEM-M2E101 | M.2 / Wi-Fi | 1× M.2 Key E, support Wi-Fi + bracket 4 antennes | M.2 | 1 |
Applications
Alimentation PoE directe des caméras industrielles
Réseau 10GbE pour flux d’images haute résolution
DIO isolées pour capteurs et actionneurs
Ports série RS-232/422/485 pour automates et périphériques
Stockage local SSD pour enregistrement et traçabilité
Connectivité 4G/5G et Wi-Fi pour sites dis

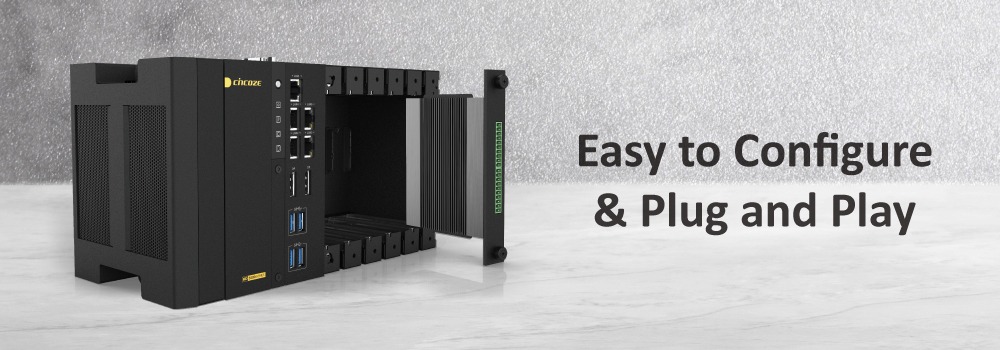

Installations « Plug and Play »
